LED Scheinwerfer - Einstellwerte?
Der Prius mit dem HSD der vierten Generation feierte mit einem Jahr Verspätung seine Premiere am 08.09.2015 in Las Vegas. Die ersten Fahrzeuge erreichten Deutschland im Februar 2016.
Zum Ende gehenSeite: 123
THEMA: LED Scheinwerfer - Einstellwerte?
#687552
Aw: LED Scheinwerfer - Einstellwerte? 21.10.2021 09:51 - vor 3 Monaten
autogasprius_berlin schrieb:
Fotografiere doch mal bitte den Ort, wo die Neigung steht. Vielleicht hilft es anderen.
Ich hab es mal gemacht. Wer es kann, oder sich dazu berufen fühlt, bitte ins PriusWIKI eintragen.

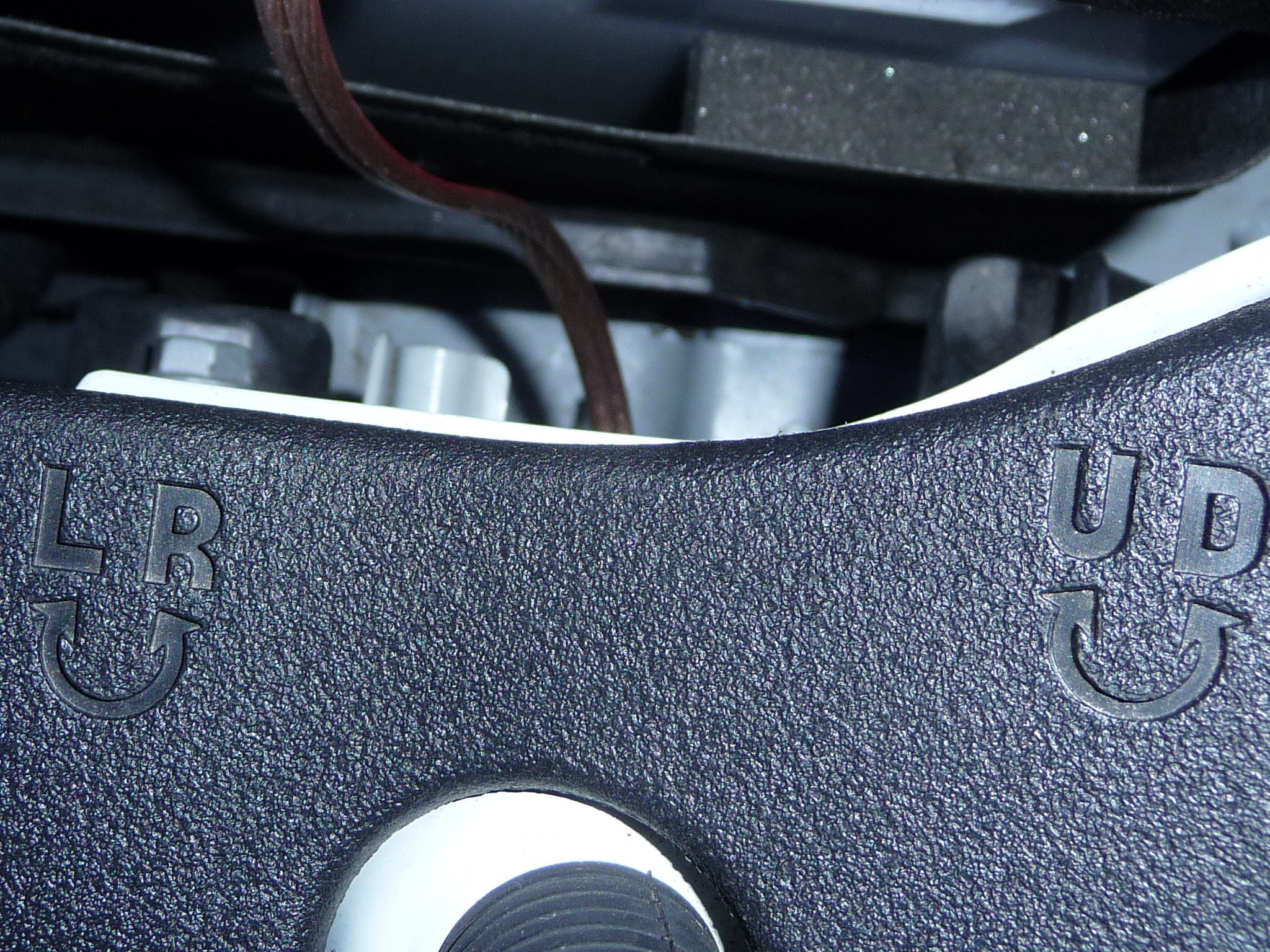

Hier die Beschriftung (Abkürzung sicher in englisch) Fahrerseite.
Auf der rechten Seite seitenverkehrt. U=up=oben, D=down=unten. L=left=links, R=right=rechts.
Dank Google Übersetzer von einem englisch Analphabeten.

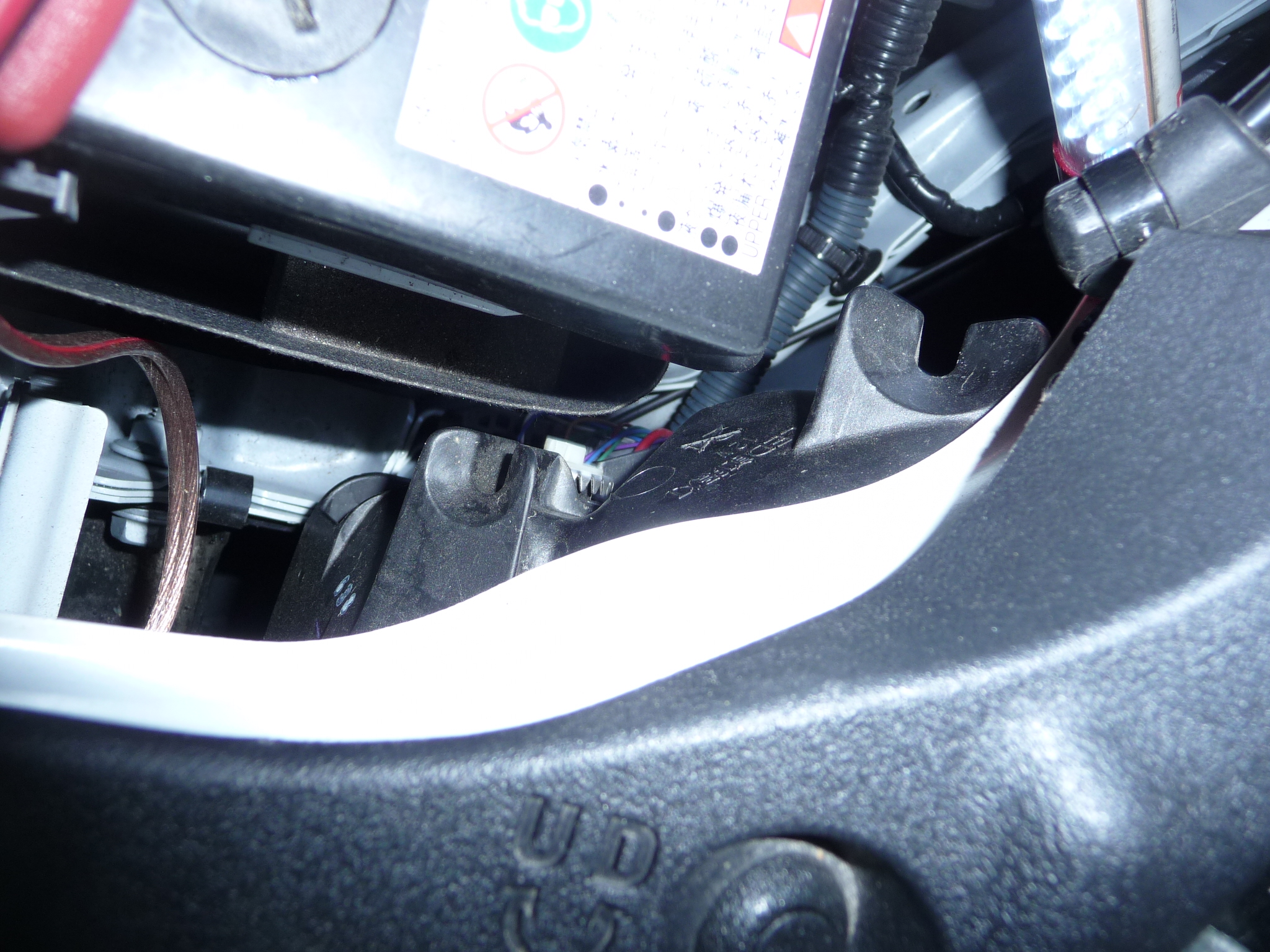

Hier die beiden Trichter mit dem Schlitz, die zu dem Einstellzahnkranz führt. Dort mit einem Kreuzschlitz Schraubendreher einstellen.

MfG Harzbube.
harzbube
Beiträge: 13529
Benutzer online Hier klicken, um das Profil dieses Benutzers zu sehen
Letzte Änderung: 21.10.2021 10:11 von harzbube.
Prius II Facl. 09.2006
Prius III Vorfl. 12.2009
Prius IV Vorfl. 05.2016

Meine Hybridvergangenheit anno 1956, damaliger Antrieb: Muskel-Benzin, Systemleistung 1,5 PS.
Damals, kein TÜV, keine ASU, keine ABE, kein Führerschein.
PRIUS fahn is wi wennze fliechst!
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#687560
Aw: LED Scheinwerfer - Einstellwerte? 21.10.2021 10:59 - vor 3 Monaten
Ich glaube, der Autogaser hat damit gemeint, wo die vorgeschriebene Neigung eingeprägt/aufgedruckt ist.

Timo
Timico
Moderator
Beiträge: 14056
Benutzer online Hier klicken, um das Profil dieses Benutzers zu sehen
07/03 - 03/12: Audi A2 1.4, EZ 04/02
03/12 - 05/13: Audi A2 1.4, EZ 11/04
05/13 - 04/19: Prius II Travel, EZ 11/08
04/19 - irgendwann: Ioniq Hybrid, EZ 02/18
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#687562
Aw: LED Scheinwerfer - Einstellwerte? 21.10.2021 11:08 - vor 3 Monaten
Verstehe ich nicht. Vorgeschriebene Neigung.
Die ist doch variabel und nur an einer vorgezeichneten Wand in einem bestimmten Abstand zu ermitteln/einzustellen.

MfG Harzbube.
harzbube
Beiträge: 13529
Benutzer online Hier klicken, um das Profil dieses Benutzers zu sehen
Prius II Facl. 09.2006
Prius III Vorfl. 12.2009
Prius IV Vorfl. 05.2016

Meine Hybridvergangenheit anno 1956, damaliger Antrieb: Muskel-Benzin, Systemleistung 1,5 PS.
Damals, kein TÜV, keine ASU, keine ABE, kein Führerschein.
PRIUS fahn is wi wennze fliechst!
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#687574
Aw: LED Scheinwerfer - Einstellwerte? 21.10.2021 12:33 - vor 3 Monaten
harzbube schrieb u.a.:
... Wer es kann, oder sich dazu berufen fühlt, bitte ins PriusWIKI eintragen...Bilder dazu gibt es dank PF Rema bereits seit Feb. 2016 im Wiki: Scheinwerfereinstellung Prius_IV

Ich habe den Beitrag aber hierher verlinkt. i.O.?
DA5301
Beiträge: 444
Benutzer offline Hier klicken, um das Profil dieses Benutzers zu sehen
Bleibts gsund! . . . Klaus ...... Prius IV Basis (MJ2018, VFL), EZ 03/2018 ... HSN TSN = 5013 AKE
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#687590
Aw: LED Scheinwerfer - Einstellwerte? 21.10.2021 14:46 - vor 3 Monaten
Ja, OK! MfG Harzbube.
harzbube
Beiträge: 13529
Benutzer online Hier klicken, um das Profil dieses Benutzers zu sehen
Prius II Facl. 09.2006
Prius III Vorfl. 12.2009
Prius IV Vorfl. 05.2016

Meine Hybridvergangenheit anno 1956, damaliger Antrieb: Muskel-Benzin, Systemleistung 1,5 PS.
Damals, kein TÜV, keine ASU, keine ABE, kein Führerschein.
PRIUS fahn is wi wennze fliechst!
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#687593
Aw: LED Scheinwerfer - Einstellwerte? 21.10.2021 14:54 - vor 3 Monaten
Timico schrieb:
Ich glaube, der Autogaser hat damit gemeint, wo die vorgeschriebene Neigung eingeprägt/aufgedruckt ist.
Genau. Eine Nachlieferung wäre sehr nett.
autogasprius_berlin
Beiträge: 10419
Benutzer offline Hier klicken, um das Profil dieses Benutzers zu sehen



seit 07/20 ohne Autogas und ohne Prius unterwegs
Hybrid-Historie:
Yaris Style Selection White seit 07/20
Prius II, 03/07 bis 10/20, EXE, silber, ab km-Stand 42.000 auch auf LPG, hat immerhin 382.160 km gehalten
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#687602
Aw: LED Scheinwerfer - Einstellwerte? 21.10.2021 15:42 - vor 3 Monaten
@harzbube: es gibt eine vorgeschiebene Mindestneigung, der Wert ist meist irgendwo am Scheinwerfer aufgedruckt oder eingeprägt.

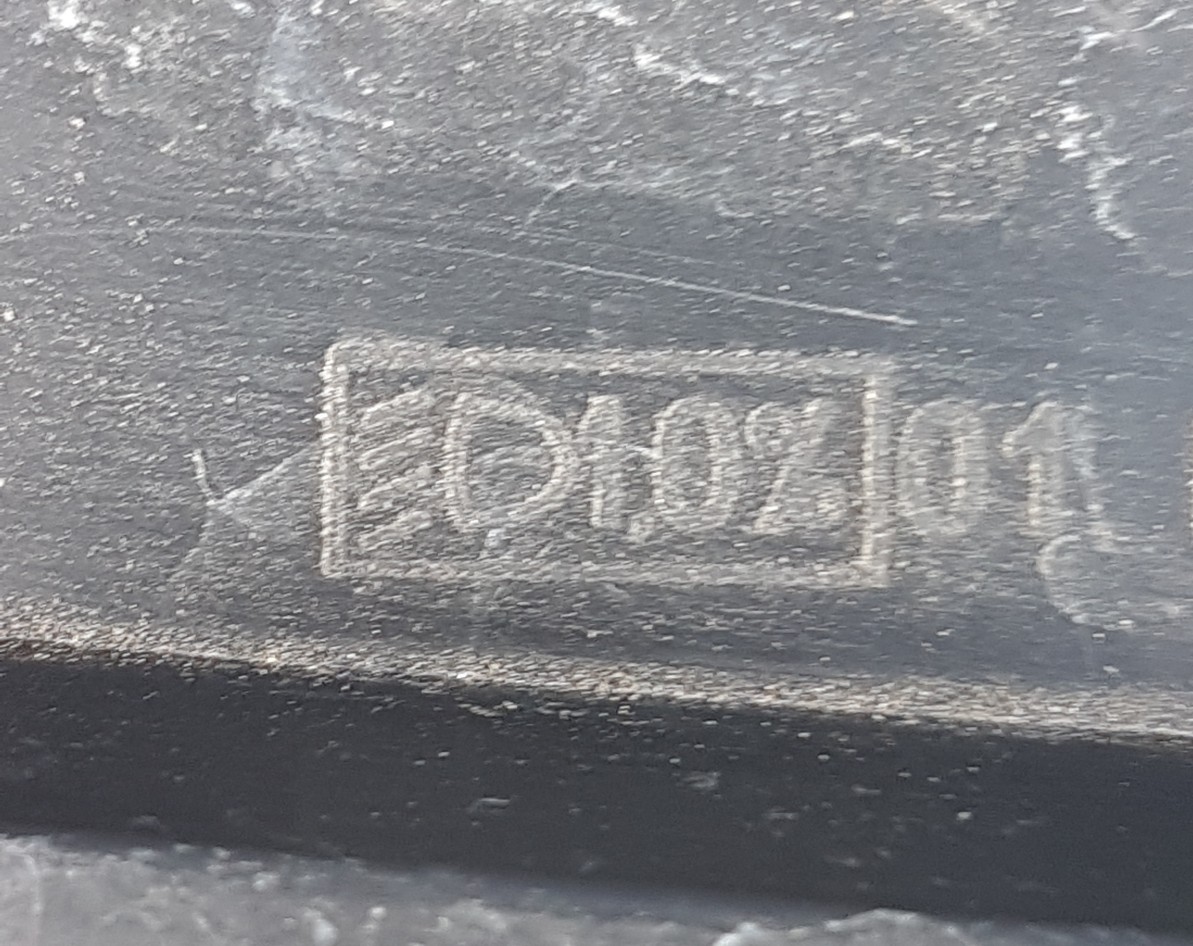

Edit, so sieht es zum Beispiel beim Ioniq aus:



Timo
Timico
Moderator
Beiträge: 14056
Benutzer online Hier klicken, um das Profil dieses Benutzers zu sehen
Letzte Änderung: 21.10.2021 15:49 von Timico.
07/03 - 03/12: Audi A2 1.4, EZ 04/02
03/12 - 05/13: Audi A2 1.4, EZ 11/04
05/13 - 04/19: Prius II Travel, EZ 11/08
04/19 - irgendwann: Ioniq Hybrid, EZ 02/18
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#687605
Aw: LED Scheinwerfer - Einstellwerte? 21.10.2021 16:21 - vor 3 Monaten
Aha, ich gucke mal.

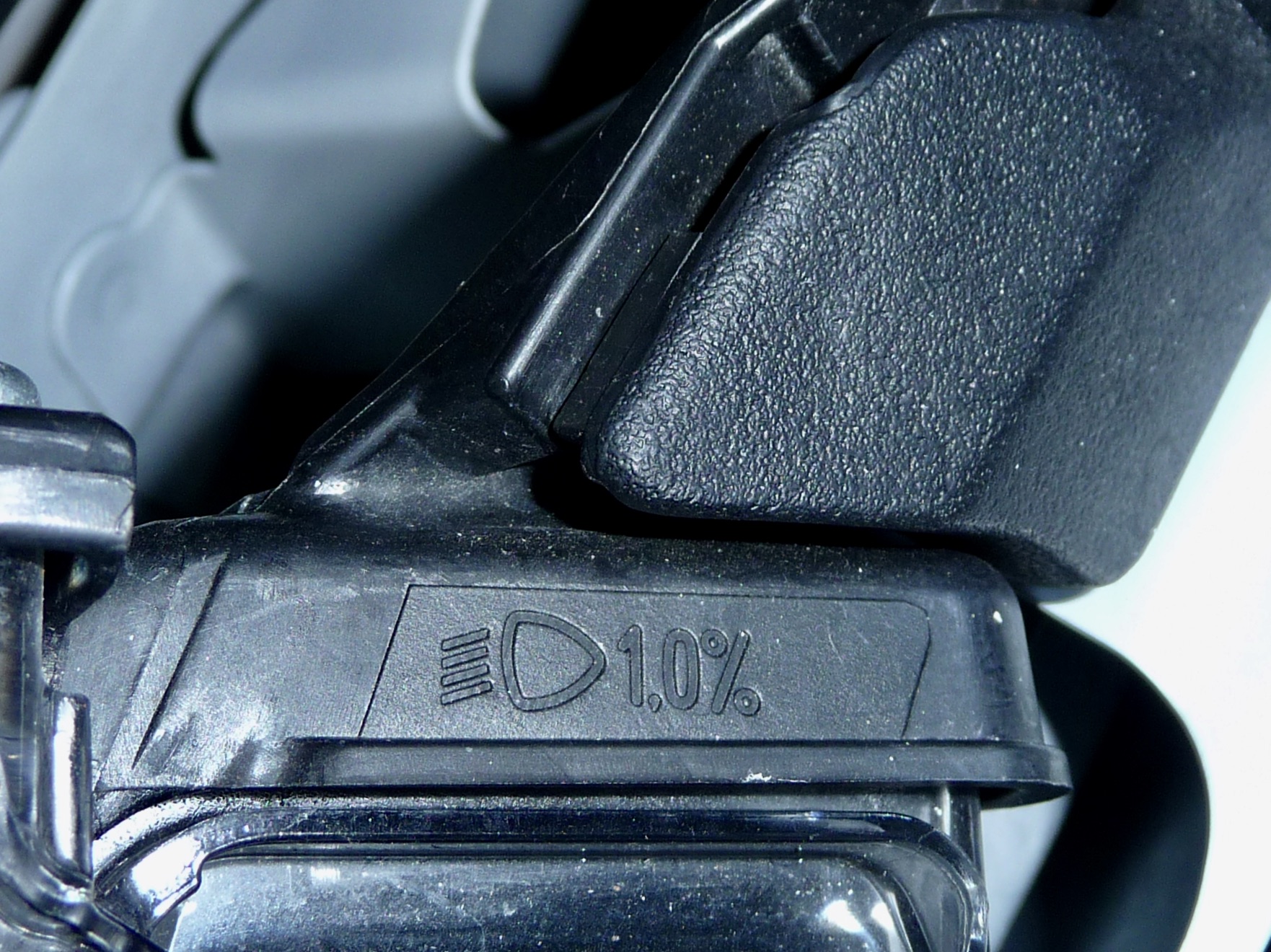

Hier, das gleiche Ergebnis. 1%.



MfG Harzbube.
harzbube
Beiträge: 13529
Benutzer online Hier klicken, um das Profil dieses Benutzers zu sehen
Letzte Änderung: 21.10.2021 16:36 von harzbube.
Prius II Facl. 09.2006
Prius III Vorfl. 12.2009
Prius IV Vorfl. 05.2016

Meine Hybridvergangenheit anno 1956, damaliger Antrieb: Muskel-Benzin, Systemleistung 1,5 PS.
Damals, kein TÜV, keine ASU, keine ABE, kein Führerschein.
PRIUS fahn is wi wennze fliechst!
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#687609
Aw: LED Scheinwerfer - Einstellwerte? 21.10.2021 16:42 - vor 3 Monaten
So schick ist das bei mir leider nicht gekennzeichnet, vor allem nicht mit up/down und rechts/link.

Beim Golf IV waren in der Frontabdeckung 2 Löcher. Wenn man da einen Schraubenzieher senkrecht reingesteckt hat, traf man in 8 von 10 Fällen die Einstellschraube.

Da ich mir nicht merken konnte, welche für senkrecht und welche für waagerecht war, hatte ich mir in die schwarze Abdeckung neben die Löcher einfach mit dem Schraubenzieher einen senkrechten und einen waagerechten Strich gemacht. Wenn man nach 2 Jahren da wieder ran mußte*, gab's kein Rätselraten.


* z.B. nach einem leichten Parkplatzrempler durch andere
autogasprius_berlin
Beiträge: 10419
Benutzer offline Hier klicken, um das Profil dieses Benutzers zu sehen



seit 07/20 ohne Autogas und ohne Prius unterwegs
Hybrid-Historie:
Yaris Style Selection White seit 07/20
Prius II, 03/07 bis 10/20, EXE, silber, ab km-Stand 42.000 auch auf LPG, hat immerhin 382.160 km gehalten
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#687610
Aw: LED Scheinwerfer - Einstellwerte? 21.10.2021 16:48 - vor 3 Monaten
Der Neigungswinkel der Einstellwerte der Scheinwerfer entspricht auch genau dem Gefällewinkel von Dachrinnen.
Späßchen Ende.
harzbube
Beiträge: 13529
Benutzer online Hier klicken, um das Profil dieses Benutzers zu sehen
Prius II Facl. 09.2006
Prius III Vorfl. 12.2009
Prius IV Vorfl. 05.2016

Meine Hybridvergangenheit anno 1956, damaliger Antrieb: Muskel-Benzin, Systemleistung 1,5 PS.
Damals, kein TÜV, keine ASU, keine ABE, kein Führerschein.
PRIUS fahn is wi wennze fliechst!
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#687611
Aw: LED Scheinwerfer - Einstellwerte? 21.10.2021 17:22 - vor 3 Monaten
... und Abwasserrohren.
autogasprius_berlin
Beiträge: 10419
Benutzer offline Hier klicken, um das Profil dieses Benutzers zu sehen



seit 07/20 ohne Autogas und ohne Prius unterwegs
Hybrid-Historie:
Yaris Style Selection White seit 07/20
Prius II, 03/07 bis 10/20, EXE, silber, ab km-Stand 42.000 auch auf LPG, hat immerhin 382.160 km gehalten
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#687616
Aw: LED Scheinwerfer - Einstellwerte? 21.10.2021 18:24 - vor 3 Monaten
autogasprius_berlin schrieb:
... und Abwasserrohren. Ich nehme an, auch 1% damit die Schwebestoffe mit abgeführt werden können.
Weitere Installationstipps bitte im gesonderten Thread.

MfG Harzbube.
harzbube
Beiträge: 13529
Benutzer online Hier klicken, um das Profil dieses Benutzers zu sehen
Prius II Facl. 09.2006
Prius III Vorfl. 12.2009
Prius IV Vorfl. 05.2016

Meine Hybridvergangenheit anno 1956, damaliger Antrieb: Muskel-Benzin, Systemleistung 1,5 PS.
Damals, kein TÜV, keine ASU, keine ABE, kein Führerschein.
PRIUS fahn is wi wennze fliechst!
Kein öffentlicher Schreibzugriff erlaubt, bitte erst registrieren!

#687675
Aw: LED Scheinwerfer - Einstellwerte? 22.10.2021 09:37 - vor 3 Monaten
Dem "Radio" entnahm ich gestern, angeblich fühlen sich viele Autofahrer von LED Scheinwerfern "geblendet". Ich bin überzeugt, die Autoindustrie sorgt sich schon darum, den Gegenverkehr nicht zu blenden.
Bemerkenswert:
Es gibt gesetzlich nur eine Mindestleuchtstärke, aber keine maximal erlaubte Leuchtstärke von Scheinwerfern. Die Autoindustrie kann machen was sie will und sie verdient sehr gut an den LED.
Die LED Scheinwerfer werden einmal ab Werk eingestellt und danach "nur noch" kontrolliert. Eine Justierung ist (absichtlich) erschwert worden.
Falls dazu der Grund genannt wurde, ist er meinem Gedächtnis entgangen.
Gruß Hybridfan5
