Servus zusammen,

ich möchte in meinem Prius eine automatische Lichtsteuerung einbauen. Hat jemand von euch das schon einmal gemacht und kann mir ein paar Tipps zur Verkabelung und zur Auswahl des richtigen Geräts geben?

Vielen Dank im Voraus für eure Unterstützung!

Gruß Bricker

Automatische Lichtsteuerung meins du damit dass das Licht bei Dunkelheit Automatisch angeht? Ich denke das lässt sich mit freiverkäuflichen und fertig gebauten Elektronischenschaltungen leicht realisieren, z.B. mit Dämmerungsschalter für Hausfassadenbeleuchtung.

Wie dieses hier: de.elv.com/p/12-v-daemmerungsschalter-ds...1pVZbJ7VpvEguyPEaAks

Ein Gerät habe ich bereits, ich muss nur wissen, wie ich es verkabel. Laut meinem Verständnis müssen die Pins 18 (Standlicht) und 20 (Abblendlicht) mit Pin 12 verbunden sein, damit das Licht angeht. Als ich die Pins jedoch mit einem normalen Draht verbunden habe, ging das Licht nicht an. Aber sobald ich den Stecker wieder anstecke und das Licht über den Schalter einschalte, funktioniert es.

Ich denke, dass das Gerät, das ich gekauft habe, 12V an Pin 18 und 20 ausgibt und so das Licht angeht. Ist es wirklich so einfach oder übersehe ich etwas?

Das Gerät: www.ebay.de/itm/134951992001?chn=ps&...0hO67LxoCe4IQAvD_BwE

Du bist schon viel weiter und das Gerät macht einen Profi Eindruck.

Kanns du bitte das Anschlussplan Bild hier einfügen, dann können wir mitreden und mitdenken.

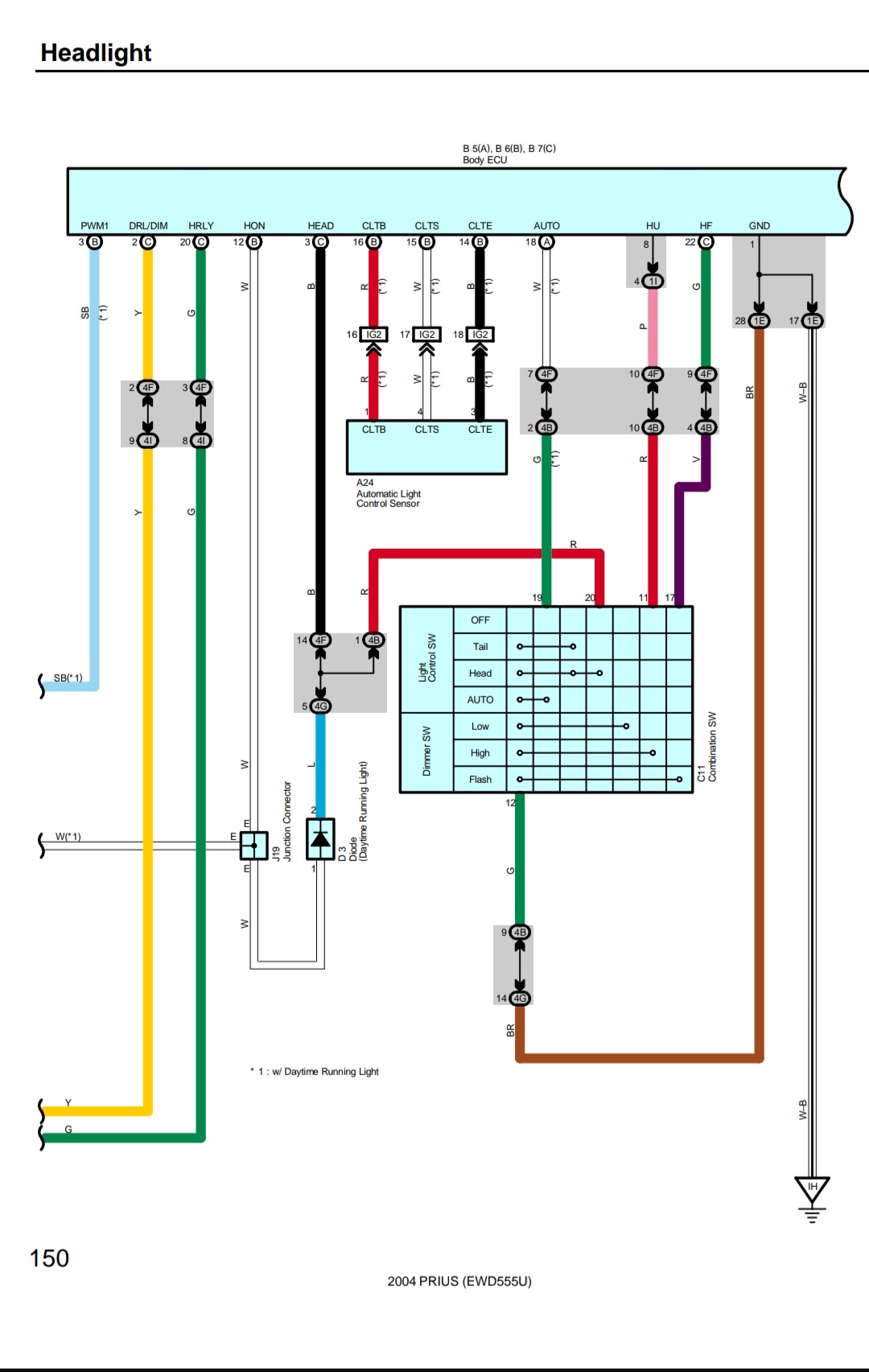

Ok, anbei die zwei Pläne. Der eine ist von einem Prius 2, der eine automatische Lichtsteuerung serienmäßig besitzt. Diese Fahrzeuge sind z.B. in Kanada oder Japan erhältlich, weshalb Pin 19 bei den EU-Fahrzeugen einfach leer ist. Dennoch sollte der Rest drumherum stimmen. Die andere Datei mit der Pinbelegungen habe ich vom Toyota Support anhand meiner VIN erhalten, also sollte sie korrekt sein.

Anhänge max. 2048 KB, bei Bildern außerdem max. 2048 Pixel.

LG
Klaus

Du must bitte das Anschlissbild oder Schaltplan von den erworbenen Autamatischeslichtsteuerung einfügen, ansonsten wie in der Schaltung abgebildet an Punk 5 (4G) auch mit eine Diode damit Spannung nicht auf andere richtung gegeben wird.

Dort lese ich "daytime running light", also Tagfahrlicht.

LG
Klaus

Hier der Plan von dem Gerät.

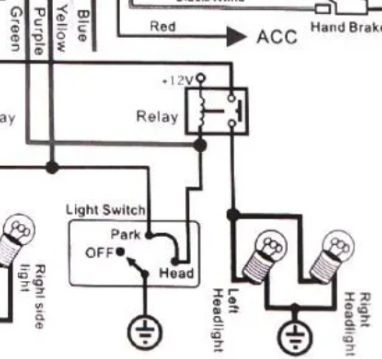

Um das ganze so einfach wie möglich zu machen, würde ich Persönlich unmittelbar nahe zu den Scheinwerfern direkt an Leitungen gehen und mit "Abzweigklemmen" verdrahten, wenn bei der A.Lichtsteuerung das Relais vorhanden ist, kannst du die Scheinwerfer direkt an den HEADLIGHT Anschluss verdrahten. Falls das Relais nicht vorhanden sein sollte, so kannst du einen 12V ca.10A Relais wie Handgezeichnet verdrahten.

Ich würde gerne an den originalen Lichtschalter gehen, damit er auch die Innenraumbeleuchtung anmacht. Das geht nicht, wenn ich direkt an das Relais gehe. Um auf den Schalter zu gehen, muss ich wissen, wie dieser funktioniert. Wie gesagt, habe ich Pin 12 und 18 mit einem Kabel verbunden, und nach meinem Verständnis müssten die Standlichter angehen, aber das tun sie nicht – auch nicht die Innenraumbeleuchtung. Aber irgendwas muss ich übersehen weil sonst muss doch eigentlich dann die Standlichter angehen oder?

---

Servus.

Ein Schaltplan zu deinem Wagen wäre mal gut.

Bedenke auch, daß die Funktion, das Licht manuell einschalten zu können, erhalten bleiben muss.


Grüße ~Shar~

Servus,

der Schaltplan ist der gleiche, nur dass die serienmäßige automatische Lichtsteuerung – also alles, was mit (*1) markiert ist – bei mir nicht vorhanden ist. Einen Plan habe ich anbei noch gefunden. Der Steckerbelegungsplan sollte stimmen, und laut diesem müsste das Licht angehen, wenn man 12 und 18 verbindet – so wie ich es verstehe. Oder kann es irgendwelche Gründe geben, warum das nicht so ist?

Gruß

Bricker

Servus.

Hast du noch einen Schaltplan der den kompletten Lichtschalter darstellt?

Kannst du den Zentralstecker "links hinter Armaturenbrett" identifizieren?
An dem sollte dann zu finden sein: Pin B3 - Gelb und andere Seite Pin F9 - rot.


Grüße ~Shar~
